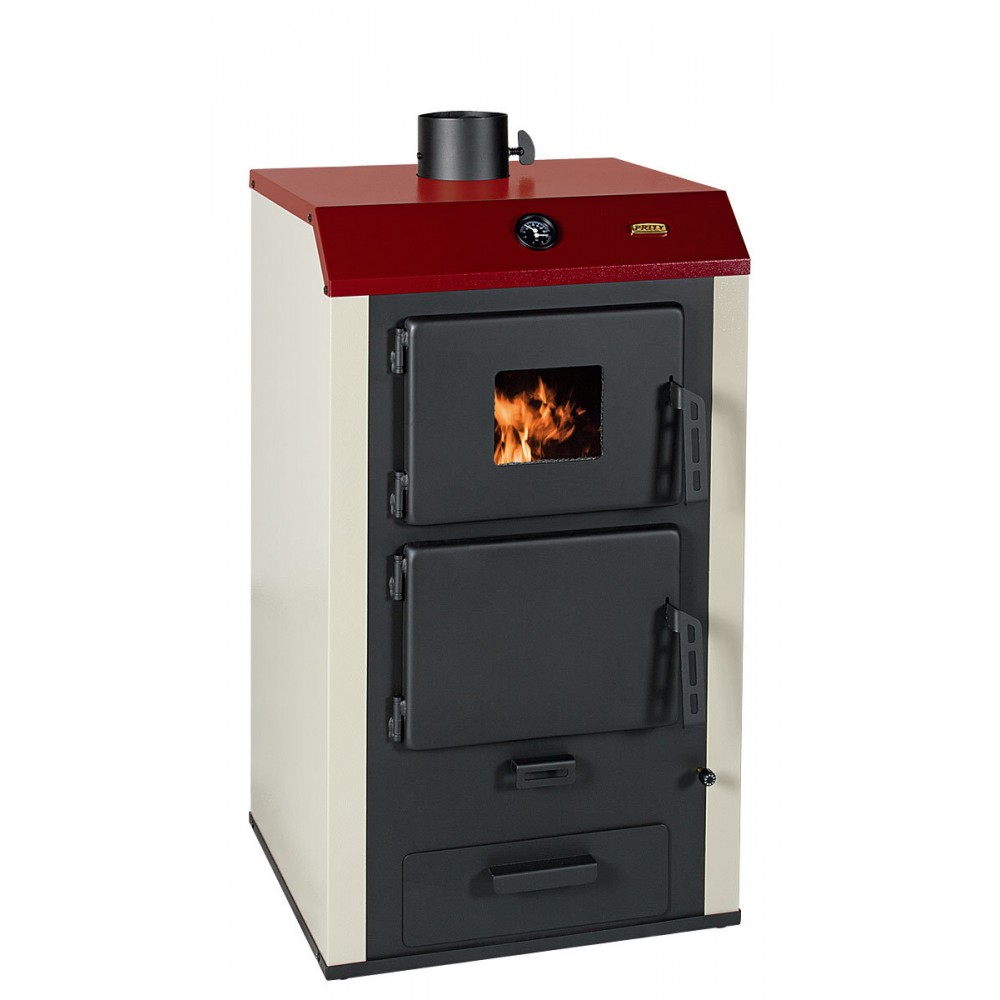

Heizkessel PRITY NS20, 21kW

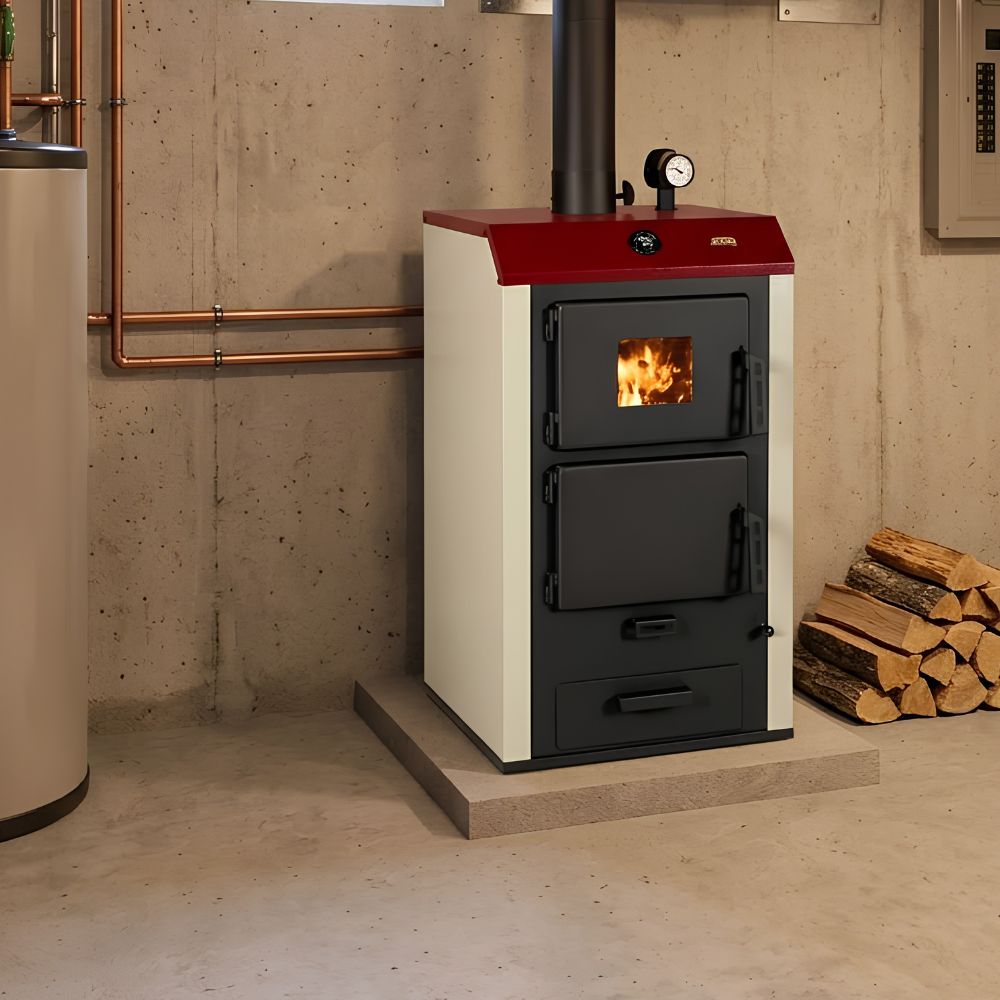

Der Kessel ist so konstruiert, dass er in einem Erdgeschoss oder einem Keller platziert werden kann, wo es einfach ist, Holz und Kohle zu laden.

Seine Aufgabe ist es, Wasser für lokale Zentralheizungen zu heizen, sowie Warmwasser für den häuslichen Gebrauch.

Hauptmerkmale des Holzkessels:

Der Hauptteil des Kessels ist der Wärmetauscher. Er ist aus geschweißtem Blech gebaut. Der untere Teil ist die Brennkammer

Die Aschenschublade befindet sich unter der Brennkammer. Sie sammelt den Rückstand aus dem Brennvorgang und ermöglicht eine einfache Wartung und Reinigung des Gerätes.

Der Kaltwasserzulauf befindet sich oben und der Heißwasserauslass - auf der Rückseite. Beide sind mit Gewinde G 1 1/4 " versehen und dienen zum Anschluss des Kessels an die Zentralheizung.

Das Schornsteinrohr befindet sich auf dem oberen Teil des Kessels und dient zur Ableitung der Rauchgase.

Der Stahlwärmetauscher hat eine Steinwollisolierung, die Wärmeverluste an die Umgebung reduziert.

Die äußeren Zierseiten sind aus Blech gefertigt und pulverbeschichtet.

Ein manueller Dämpfer wird auf das Rauchrohr gesetzt, um den Schornsteinzug zu regulieren.

Die automatische Luftsteuerung regelt allmählich die Temperatur des Warmwassers von 50 °C auf 90 °C, was die Leistung und Wirtschaftlichkeit des Verbrennungsprozesses erhöht.

Installationsanleitung

Der Kessel muss auf einen waagerechten, nicht brennbaren Untergrund gestellt werden. Um den Boden zu schützen, kann unter dem Holzkessel ein nicht brennbares Pad angebracht werden. Wenn ein Pad verwendet wird, sollte es mindestens 50 cm vor dem Kessel und 30 cm auf jeder Seite abstehen.

Im Ausstrahlungsbereich des Kessels (innerhalb 80 cm auf jeder Seite), dürfen keine Gegenstände platziert werden, wenn sie entflammbar sind oder durch die Hitze beschädigt werden können.

Fragen Sie einen Fachmann, bevor Sie den Kessel an den Schornstein anschließen.

Alle Elemente, die den Kessel mit dem Schornstein verbinden, müssen fest verbunden sein, die Einführung in den Schornstein soll strömungsgünstig nach oben abgerundet werden.

Die Schornsteinrohre müssen die gleiche Größe haben wie die auf dem Kessel.

Es wird empfohlen, den Kessel an einen separaten Schornstein anzuschließen. Andere Heizkörper können nur an denselben Schornstein angeschlossen werden, wenn er dafür vorgesehen ist.

Der Frischluftstrom im Kessel muss für jedes Kilowatt Heizleistung mindestens 4 m³ / h betragen. Bei Bedarf kann Luft aus einem anderen Raum oder von außen zugeführt werden.

Der Verbrennungsvorgang des Kessels darf während der Luftansaugung nicht von Luft befreit werden, da in solchen Fällen die Verbrennung unvollständig ist und / oder Rauchgas in den Raum zurückgeführt werden kann.

Der Kessel sollte nach einem vorbereiteten Heizungsprojekt an eine Zentralheizung mit passenden Armaturen und Vorrichtungen angeschlossen werden.

Das Erzielen der gewünschten Wärmeleistung hängt von dem ausgewählten Brennstoff mit der notwendigen Qualität und Feuchtigkeit ab; Sein anschließendes Anzünden und Tanken; Die Regelung der Primär und Sekundärluft sowie den Entwurf; Die Organisation des effektiven Luft-Wärmeaustausches etc
